Productinformatie

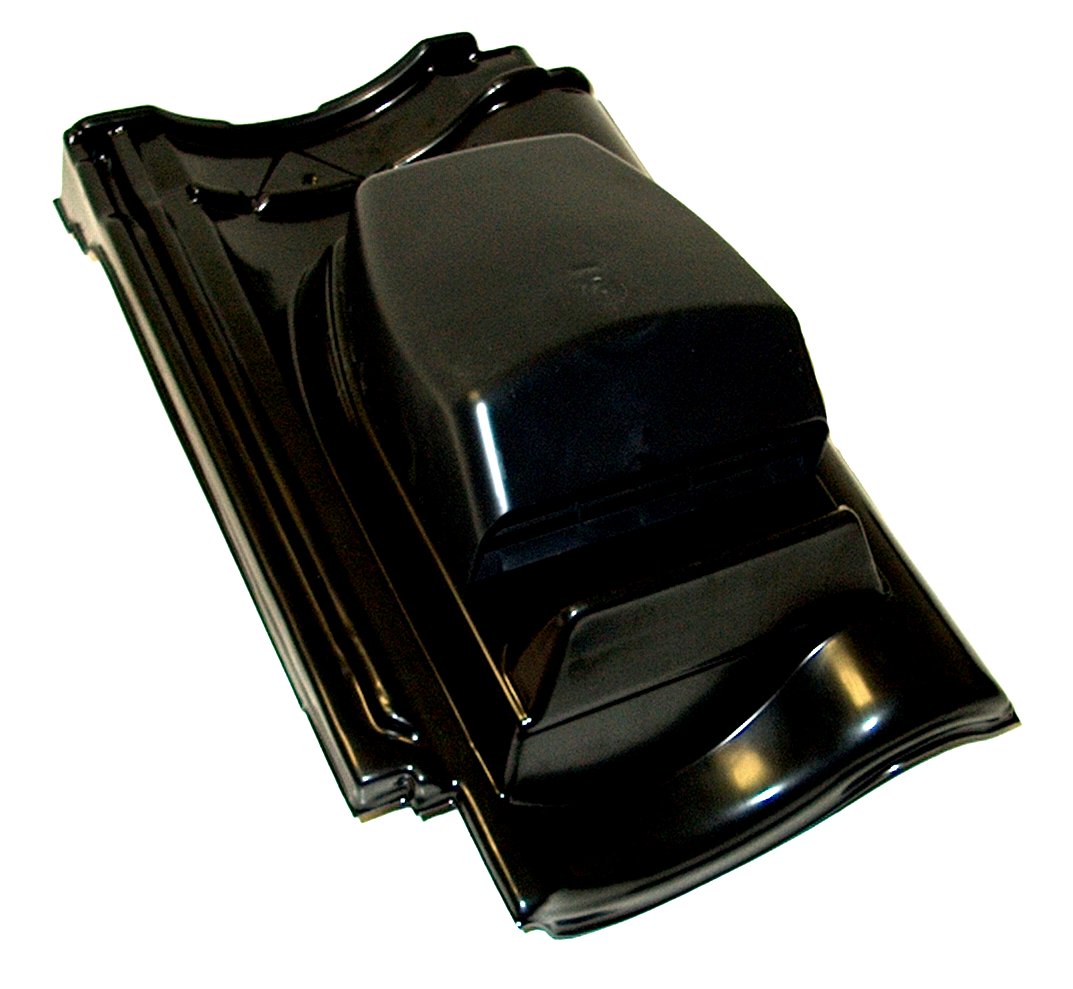

De dakdoorvoer type LV 75 wordt veelal toegepast als rioolbeluchting. De opbouw is relatief laag en valt dus minder op.

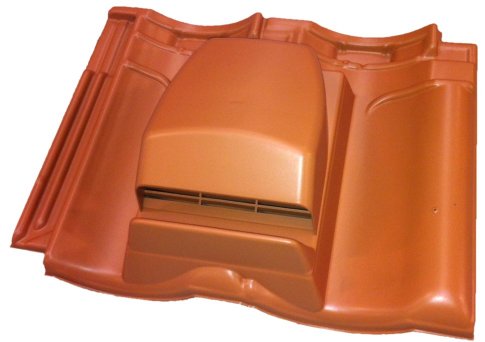

Afhankelijk van het type dakpan, wordt de LV 75 op een 1-pans, 2-pans, 3-pans, of soms 4-pans matrijs gemaakt.

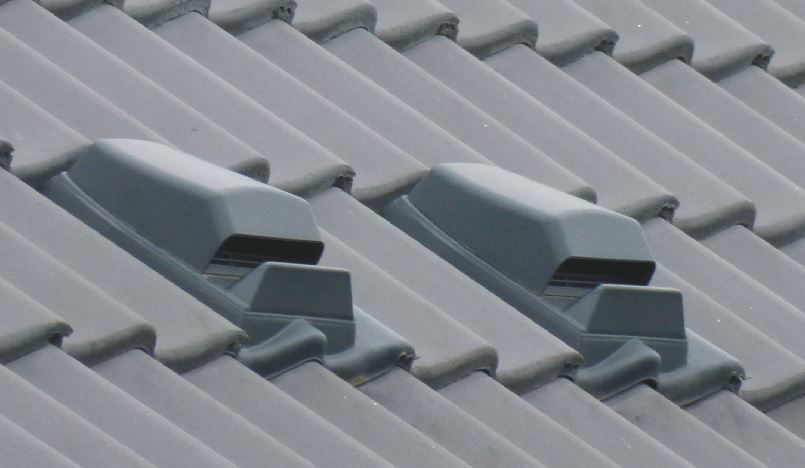

Toepassingen
- rioolbeluchting / rioolontspanning
- ventilatie unit voor dakventilatie (ruimte tussen de dakpannen en dakbeschot)
- ventilatie voor zolder/verdiepingsruimten
Zie montage filmpje:
Technische gegevens
| materiaal | (HIPS) polystyreen |
|---|---|
| ventilatie doorvoeropening | 75 cm² |
| aansluiting | ø 110 mm |
| kleuren | kleur van dakpan |
Snel lucht- en waterdicht inbouwen.
Om de dakdoorvoer lucht- en waterdicht in te bouwen kunnen optioneel de volgende onderdelen worden bijgeleverd:
1) Universele inbouwmanchet 450x270
Deze manchet is voorzien van een opstaande rand met daartussen EPDM folie. In de EPDM folie kan een sparingworden geknipt, zodat deze luchtdicht aansluit op de pijp.
Met behulp van dakfolie tape wordt de manchet op de dakfolie geplakt.
2) Verlengpijp 550 mm (click-on) met afdekplaat 200x200 mm
Deze optie bestaat uit een kunststof pijp Ø110 mm met een lengte van 550 mm, voorzien van click-on aansluiting voor de dakdoorvoer. Daarbij wordt een afdekplaat 200x200 mm geleverd. Voordat de afdekplaat wordt gemonteerd dient rondom de pijp een rupsje dakpanlijm te worden aangebracht om een 100% luchtdichte aansluiting te verkrijgen.
3) Verlengpijp 160 mm en Tubivent slang
(verloop 75-110 > 110-100-75-70-50 mm)
In bijgaande PDF vindt u meer informatie over deze dakdoorvoer
