Productinformatie

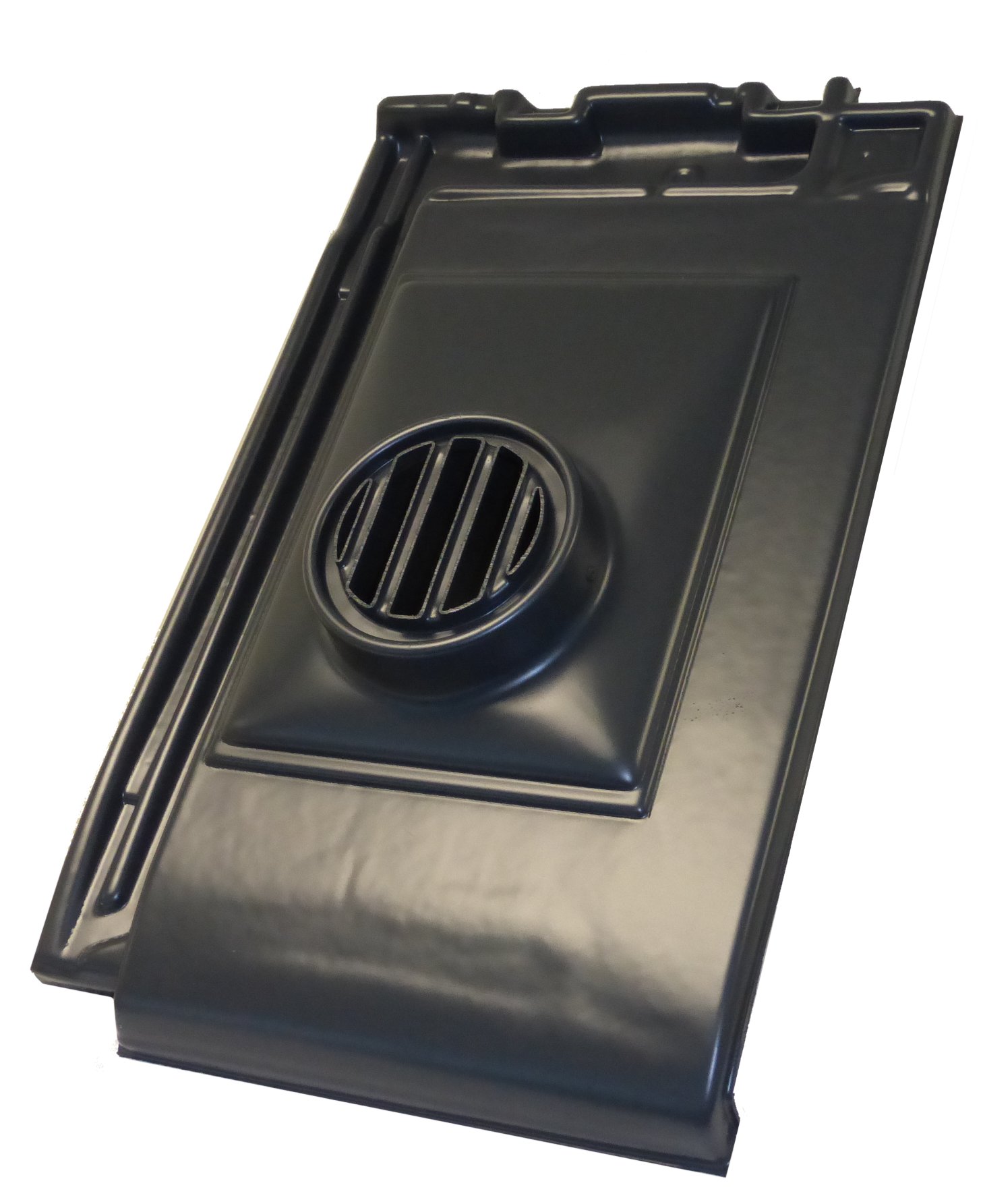

Dakdoorvoer rioolbeluchting DL 110

Deze dakdoorvoer is onderdeel van het leveringsprogramma: Colorvents dakdoorvoeren.
Alle Colorvents worden, voor met name projectmatige toepassingen, op panmodel en kleur geproduceerd.
De dakdoorvoeren worden "ingedekt" tussen de dakpannen en vormen een fraai geheel op het dak.

Het type DL 110 wordt altijd toegepast als rioolbeluchting. De opening zit aan de bovenzijde, dus moet bij de installatie rekening worden gehouden dat regenwater in de rioleringspijpen kan lopen.
De opbouw is zeer laag en valt dus minder op. Ook maakt de lage opbouw, van slechts 35 mm (boven het dakpannenvlak), het mogelijk om deze rioolbeluchting onder de zonnepanelen te laten uitmonden.

Afhankelijk van het type dakpan wordt de DL 110 op een 1-pans, 2-pans, of soms 4-pans matrijs gemaakt.

Toepassingen

- rioolbeluchting / rioolontspanning

Technische gegevens

Snel lucht- en waterdicht inbouwen.

Om de dakdoorvoer lucht- en waterdicht in te bouwen kunnen optioneel de volgende onderdelen worden bijgeleverd:

1) Universele inbouwmanchet 450x270
Deze manchet is voorzien van een opstaande rand met daartussen EPDM folie. In de EPDM folie kan een sparingworden geknipt, zodat deze luchtdicht aansluit op de pijp.
Met behulp van dakfolie tape wordt de manchet op de dakfolie geplakt.

2) Verlengpijp 550 mm met afdekplaat 200x200 mm
Deze optie bestaat uit een kunststof pijp Ø110 mm met een lengte van 550 mm.
Deze pijp wordt door middel van de parkerschroeven aan de dakdoorvoer gemonteerd.
(monteren onder ca. 94 graden. zie inbouwtekening)
Daarbij wordt een afdekplaat 200x200 mm geleverd. Voordat de afdekplaat wordt gemonteerd dient
rondom de pijp een rupsje dakpanlijm te worden aangebracht om een 100% luchtdichte aansluiting te verkrijgen.

In bijgaande PDF vindt u meer informatie over deze dakdoorvoer
